前言
在做项目真正写代码之前，需要先进行系统设计，规划好相关的内容，之后才能按照设计去写代码，这部分设计的内容就是 UML 。
UML （Unified Modeling Language）：统一建模语言（标准建模语言）。始与 1997 年的 OMG 标准，一个支持模型化和软件系统开发的图形化语言，为软件开发的所有阶段提供模型化和可视化支持，包括由需求分析到规格，到构造和配置。软件开发的时候，系统设计师 / 系统架构师给出 UML 设计图，程序员根据 UML 设计图来进行编码和开发。
能够实现 UML 的建模工具
- IBM Rational Rose
- StarUML
- MS Visio (流程图比较强)
- …
UML 常见的图有哪些
类图（Class Diagram）：描述类的信息（属性、方法），以及类和类之间的关系信息。
用例图（Use Case Diagram）：站在系统用户（系统角色）的角度分析系统存在哪些功能。
时序图（Sequence Diagram）：描述程序的执行过程，方法的调用过程，方法的返回值等信息（方法的执行）。
状态图：…..
活动图：…..
Rational Rose 使用
保存文件
保存文件的时候选择保存文件的后缀名为 .mdl
打开文件
我这台电脑不知道怎么回事，直接双击 mdl 文件不能自动使用 Rational Rose 打开，必须要在 Rational Rose 里面点击 Fild –> open 选择相应的 mdl 文件才能打开。
改变显示的样式
在类或接口的上面右键 Options –> Dtereotype Display 中，可以选择显示的图标样式。
Options 中还可以显示很多的东西，比如方法的返回值类型：Options –> Show Operation Signature
类图
在 Rational Rose 中的 Logical View 目录下实现类图，一般创建一些目录来组织这些类（类的数量比较多的话，比较好组织管理），创建类图的话就是选择相应的包文件（package），然后右键 new –> Class Diagram ，创建完成之后双击就可以进入画布进行操作了。
类和类之间的关系

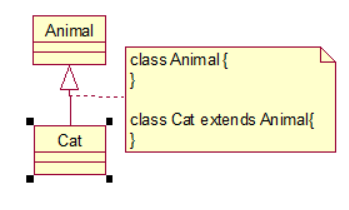

泛化关系（is a）

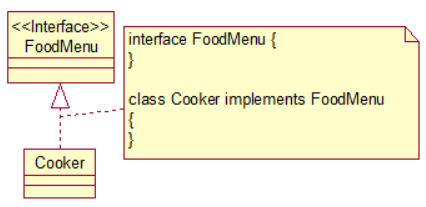

实现关系（like a）

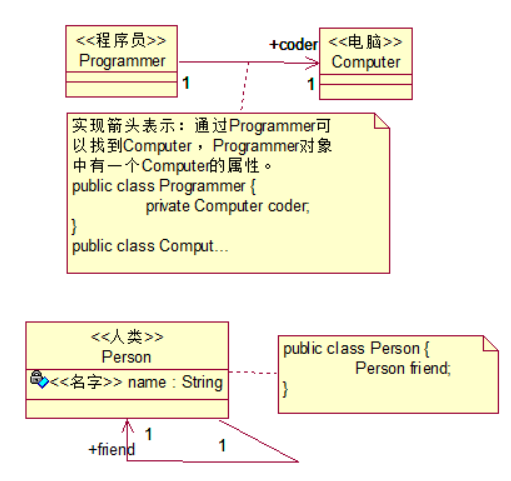

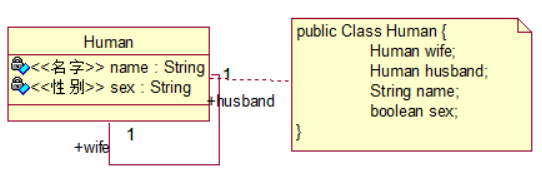

关联关系（has a）
聚合关系

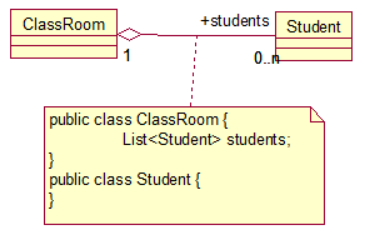

聚合关系描述的是整体和部分的关系，聚合关系是比较特殊的关联关系，在聚合关系中，整体的 生命周期不会决定部分的生命周期。
在 UML 中双击关联关系的内条线，然后在部分的那一方中，将 Navigable 前面的勾去掉（箭头消失了），在整体的哪一方勾选上 Aggregate （出现了一个菱形），就代表了聚合关系。
组合关系
组合关系可以看做一种特殊的聚合关系，整体的声明周期决定部分的声明周期，部分是依附在整体上面的，部分离开了整体是无法独立存在的。
在聚合关系图的基础上，在整体所在的一方中（双击内条线）将 By Value 前面的勾打上。
依赖关系
依赖关系是所有关系中最弱的一种，这种关系通常体现类和局部变量之间的关系。
用例图

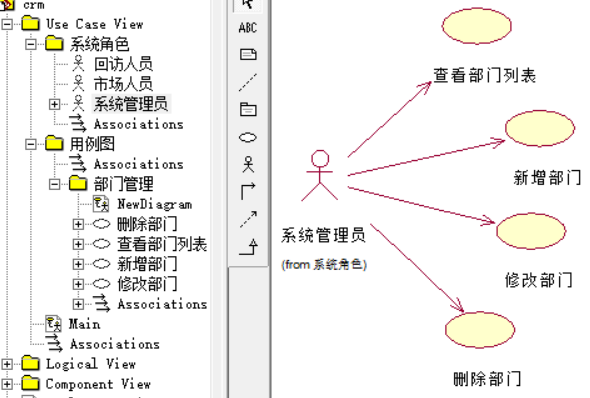

站在系统用户的角度分析系统存在哪些功能。使用用例图的时候需要先进行系统角色的抽取。在 Rational Rose 的 Use Case View 中实现用例图。对着包右键 new –> Actor 就是创建系统角色。
之后在相应的包下右键 new –> Use Case Diagram 在画布里面将系统角色拖进去，就可以为他创建功能了。
时序图

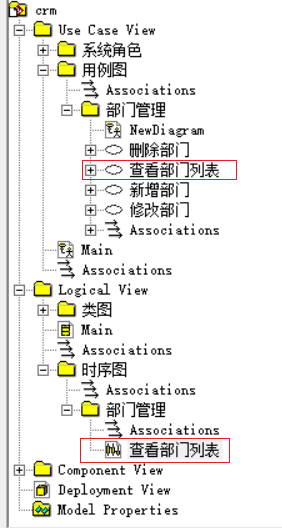

时序图中描述方法的调用过程，程序的执行流程，以及方法执行结束的返回值情况。Rational Rose 中在 Logical View 里面实现，右键 new –> Sequence Diagram
用例图中的一个使用案例对应一个时序图。
时序图发送的信息用的是那个实线的箭头，返回的信息使用的是内个虚线的箭头。
